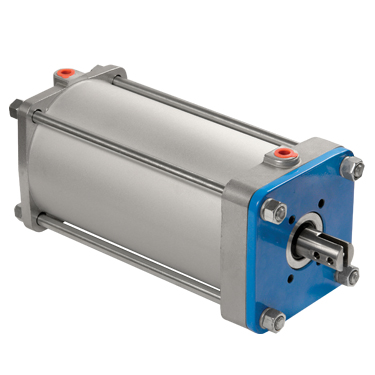

Modèle MODÈLE DE VERIN PNEUMATIQUE D/E STANDARD
Les vérins à double effet standard Orbinox sont spécialement conçus pour les vannes à guillotine Orbinox.
Caractéristiques principales
- Les embouts et les fûts jusqu'à un alésage de 12"/300mm sont en aluminium.
- Les fûts d‘alésage 14"/350mm et 16"/400mm sont en matériau composite.
- Tige de piston en acier inoxydable.
- L'alimentation en air peut varier de 50psi/3,5bar jusqu'à un maximum de 150psi/10bar.
- Exigences de qualité de l'air selon ISO 8573-1 Grade 5:4:3 pour les processus normaux, Grade 5:3:3:3 pour les applications à température froide (point de rosée de l'eau min. -20º C) ; pour les bouteilles avec positionneurs Grades 3:4:3 (standard) / 3:3:3:3 (-20ºC)
Options
- Embouts et canons jusqu'à 12"/300mm d'alésage en aluminium anodisé.
- Chape amovible de différentes dimensions.
- Les fins de course magnétiques sont disponibles avec un kit magnétique spécial sous le piston.
- Simple effet jusqu'à 10"/250mm d'alésages.
- Système de commande manuelle (deux tiges de piston).
Bore sizes ("/mm)
DN 4”/100mm
DN 5”/125mm
DN 6”/160mm
DN 8”/200mm
DN 10”/250mm
DN 12”/300mm.
