Modèle AG

Vanne d´arrêt étanche sur 3 côtés, montage dans des canaux ouverts, de fond plat et sans commande

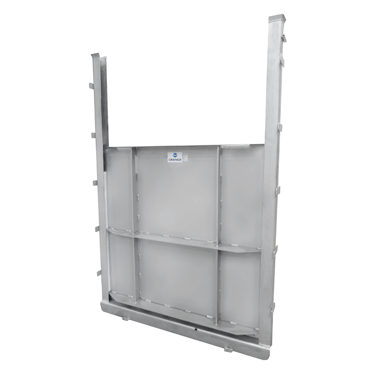

Le modèle Orbinox AG Stop Gate est conçu pour l'installation en canal ouvert dans les stations d'épuration des eaux usées, l'irrigation, les ouvrages hydrauliques et les centrales hydroélectriques. La glissière est actionnée à la main ou à l'aide d'un palan pour les plus grandes dimensions. Le système d'étanchéité est incorporé sur les côtés et la partie inférieure de la glissière, ce qui permet d'obtenir un joint pratiquement étanche à l'eau sans la présence de coins sur le portail. De 150 mm x 150 mm x 150 mm (6" x 6") à 2000 mm x 2000 mm (80" x 80"), le modèle AG est doté d'un joint à lèvre de type unique. Le taux de fuite sur la vanne d'arrêt Orbinox est inférieur au taux maximal admissible recommandé par l'AWWA (C513-05) dans des conditions normales. Le cadre du modèle AG est généralement encastré dans un canal en béton pour l'étanchéité unidirectionnelle (tête de siège uniquement) ou bidirectionnelle (tête d'assise et tête d'eau non assise).

Orbinox peut également offrir différentes options de montage telles que le montage mural et le montage sur rail existant si nécessaire. Notre équipe d'ingénieurs peut également concevoir et fabriquer la vanne d'arrêt AG dans des dimensions et des conditions de service plus grandes tout en maintenant un taux de fuite inférieur à la norme admissible de l'AWWA. Pour plus d'informations, veuillez contacter un représentant Orbinox.
