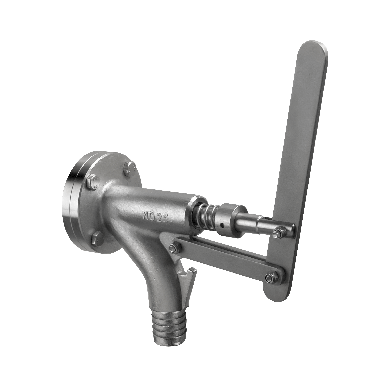

Modèle TP (SER.45)

Vanne prise d´échantillon pour des fluides de concentration de 0-8% de tuyauteries et de résevoirs du secteur de pâte et papier

La vanne de prise d´échantillon TP sert à obtenir des échantillons représentatifs à partir de conduites ou de réservoirs là où est requise une prise d´échantillon occasionnelle de 0-8 % des fluides consistants ou pour le calibrage de transmetteurs pour mesure continue. La conception du siège de la vanne évite la possibilité d´accumulations de débris. La vanne s´ouvre dans la conduite.

Le corps se compose de deux parties, le corps et le raccord à bride, dans le but de faciliter l´installation. Le raccord à brides est soudé à la conduite et fixé par bride au corps de la vanne. La conception de la sortie de vanne est confortable. Elle est conçue pour l´installation d´une conduite en caoutchouc flexible 1 1/4" et inclut une anse de suspension de benne.

Options

  • Insufflations
  • Commande pneumatique

Dimensions
DN 25/40 mm

Pression
10 bar

Directives
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED)
Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX) Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d´Orbinox.
