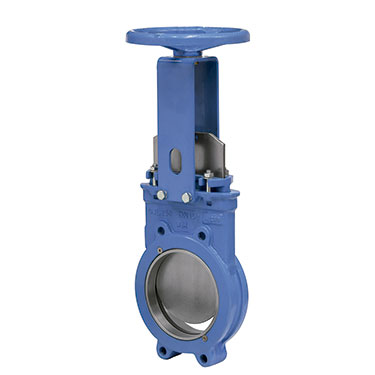

Modèle BR

Vanne à guillotine bidirectionnelle type wafer avec des anneaux en acier inoxydable à usage général

Le modèle BR est une vanne bidirectionnelle d´utilisation générale pour des fluides chargés de solides en suspension, d´application principalement dans les secteurs suivants:

  • Pate et papier
  • Traitement de l'Eau
  • Agro-alimentaire
  • Energie
  • Mines
  • Chimie
  • Etc.

Dimension
DN 50 à DN 600mm (DN supérieus sur demande)

Pression
DN 50 à DN 250: 10 bar
DN 300 à DN 400: 6 bar
DN 450: 5 bar
DN 500 à DN 600: 4 bar

Brides standards
DIN PN10
ANSI B16.5 (class 150)

autres brides (sur demande)

directives

DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d´Orbinox.

Vanne à guillotine bidirectionnelle type wafer avec des anneaux en acier inoxydable à usage général
