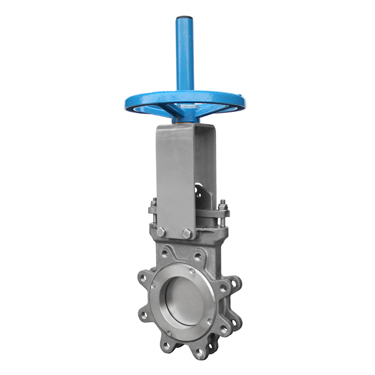

Modèle BT

Vanne à guillotine bidirectionnelle type lug à usage général selon norme MSS SP-81

Le modéle BT est une vanne bidirectionnelle d´utilisation générale fabriquée selon les normes MSS SP-81 et Tappi Tis 405 pour fluides chargés en suspension, d´application principale dans les secteurs:

  • Pate et papier
  • Traitement de l'Eau
  • Energie
  • Agro-alimentaire
  • Mines
  • Chimie
  • Etc.

Dimension
DN 2"/50 à DN 36"/ 900 (DN supérieus sur demande)

Pression
DN 2"/50 à DN 24”/600: 150psi / 10 bar
DN 30"/750: 100psi / 7 bar
DN 36"/900: 100psi / 7 bar

Brides standards
ANSI B16.5 (class 150)

AUTRES BRIDES SUR DEMANDE

Directives
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED)
Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d´Orbinox.
