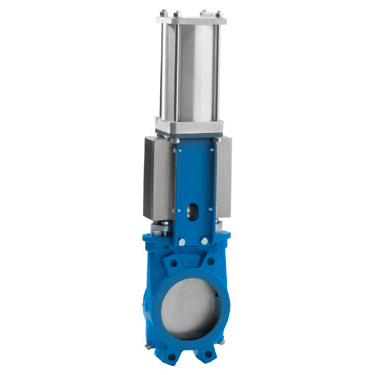

Modèle XC (SER.14)

Vanne à guillotine unidirectionnelle type wafer pour le transport, la manutention et la décharge de solides en forme de trémie

Le modèle XC est une vanne du type "wafer" conçue pour être utilisée dans le maniement de solides (granulés, pulvérulents...) spécialement conçue avec un corps en forme de trémie permettant une facile évacuation du fluide, d´application principalement en sortie de silo et utilisation dans des secteurs tels que:

  • Energie
  • Agro-alimentaire
  • Chimie
  • Mines
  •  Etc.

La vanne est habituellement installée sous des silos ou des trémies sur une tuyauterie verticale avec le siège du côté amont pour la protéger de l'écoulement des solides. Cette configuration évite une usure prématurée du siège et un coincement de la pelle consécutifs à une accumulation de solide.

Dimensions
DN 50 à DN 600 (supérieurs sur demande)

Pressions
DN 50 à DN 250: 10 bar
DN 300 à DN 400: 6 bar
DN 450: 5 bar
DN 500 à DN 600: 4 bar
Pour des demandes concernant une étanchéité particulière, contacter le département technique d'ORBINOX

Brides standard
EN1092 PN10
ANSI B16.5 (classe 150)

Autres brides (sur demande)
EN1092 PN6, PN16 et PN25
BS “D” et “E”
ANSI 125

Directives
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox.
