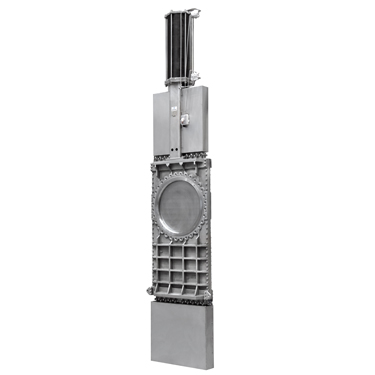

Modèle TH

Vanne à guillotine à pelle traversante bidirectionnelle type wafer de haute pression pour des fluides de concentration élevée

Le modèle TH est une vanne bidirectionnelle, conçue pour agir dans des conditions difficiles, sur des fluides contenant des solides en suspension, dotée de double joint, d`application principalement dans les secteurs:

  • Pate et papier
  • Traitement de l'Eau
  • Energie
  • Chimie
  • Etc.

Dimensions:
DN 300 à DN 1000 (DN supérieurs sur demande)

Pressions
DN 300 à DN 800: 10 bar
DN 900 à DN 1000: 6 bar

Brides standard
DIN PN10

Autres habituelles (sur demande)
ANSI B16.5 (class 150) DIN PN6 DIN PN16

Directives
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d'Orbinox.
