Modèle VG (SER.61)

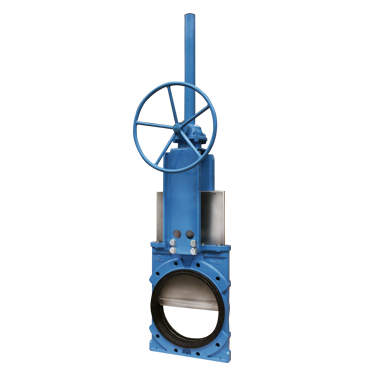

Vanne à guillotine pour des boues bidirectionnelle type wafer avec des manchons élastomère
Le modèle VG est une vanne bidirectionnelle “wafer”, à deux manchons élastomère developpée pour une utilisation de fluides très abrasifs (slurrys, boues...), pour une application dans les secteurs:
- Mines
- Energie
- Chimie
- Traitement de l'Eeau
- Etc.
Dimensions
DN 50 à DN 900 (DN supérieurs sur demande)
Pressions
DN 50 à DN 400: 10 bar
DN 450 à DN 600: 6 bar o 10 bar
DN 700 à DN 900: 5 bar
Brides standard
EN1092 PN10
ANSI B16.5 (classe 150)
Autres brides sur demande
Directives
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluide: Groupe 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d´Orbinox.

Téléchargements
- VG (SER.61) - Manchon élastomère (Catalogues)pdf - 893.29 KB
- SER.61 - Manchon élastomère (Imperial) (Catalogues)pdf - 906.67 KB
- VG - Manchon élastomère (Fiches techniques)pdf - 399.66 KB
- SER.61 - Manchon élastomère (Imperial) (Fiches techniques)pdf - 399.99 KB
- Conformité aux Directives et Certificats - Vannes à Guillotine - Catalogues et Datasheets (Certificats)pdf - 167.45 KB
