Modèle 3/4V

Vanne de 3 et 4 voies déviatrice pour des fluides chargés de solides en suspension de concentration élevée dans le secteur de pâte et papier

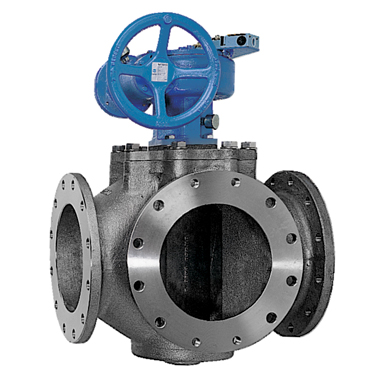

Les modèles 3V et 4V sont des vannes déviatrices pour utilisation avec des fluides chargés de solides fibreux en suspension, d´application principalement dans le secteur du papier.

Dimensions
DN 80 à DN 300 (DN supérieurs sur demande)

Pressions
DN 80 à DN 300: 10 kg/cm²

Commande standard

  • Volant réducteur
  • Vérin pneumatique à double effet

Brides standard
EN1092 PN10 et ANSI B 16.5 (classe 150)
Autres: Après consultation auprès de nos techniciens.

CORPS
Monobloc, en fonte conçu avec des nervures de renforcement aux diamètres supérieurs, ce qui confère une grande robustesse au corps. La conception de la forme intérieure du corps empêche les solides de s´accumuler.
Le couvercle supérieur de la vanne est de matériaux identique à celui du corps.

OBTURATEUR
En acier inoxydable, usiné, assure la fermeture avec le corps. Il est guidé par un coussinet en nylon et a été conçu pour empêcher les obstructions et permettre plusieurs positions de passage, le passage direct inclus, sur quelques modèles.

REVETEMENT D'EPOXY
Tous les composants en fonte des vannes ORBINOX sont recouverts d´une couche d´EPOXY, déposée au moyen d´un procédé électrostatique, ce qui confère aux vannes une haute résistance à la corrosion ainsi qu´un excellent finissage superficiel. La couleur standard chez ORBINOX étant le bleu, RAL-5015.

AUTRES MATERIAUX
Il est possible d´utiliser du RILSAN pour le revêtement ainsi que d´autres matériaux pour le corps, tels que l´acier au carbone, des acier inoxydables (AISI 316L, 317...), des alliages spéciaux (254SMO©, Hastelloys...) et du titane.
